双模式无电照明系统又称光导照明、日光照明、导光管采光系统、自然光照明系统等。

工作模式分为白天模式和夜间模式。

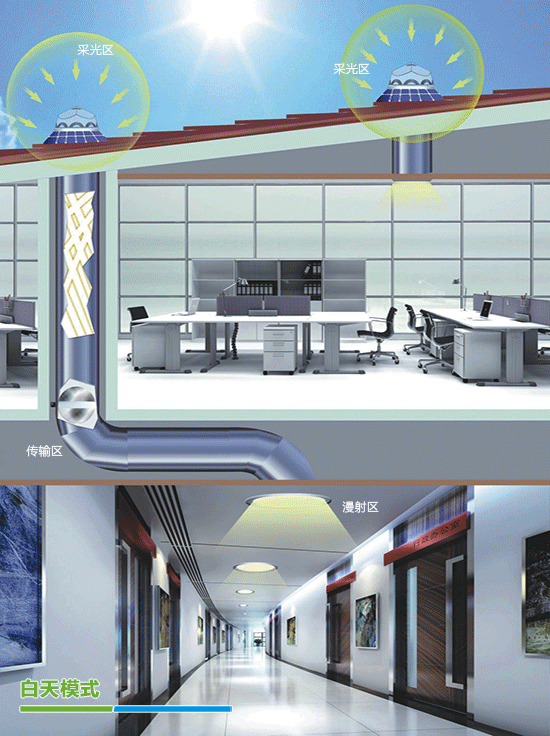

白天模式主要靠以下三大部分进行采光：

一、采光区：利用光线的透射、折射的原理，通过室外的采光装置高效采集太阳光、自然光，并将其导入系统内部；

二、传输区：对导光管内部进行反光处理，使其反光率接近100%，以保证光线的传输距离更长、更高效；

三、漫射区：由漫射器将采集的光线更均匀、柔和，更大面积地扩散到室内需要照明的各个地方。从黎明到黄昏甚至阴天或雨天，该照明系统导入室内的光线仍然十分充足。结合光伏发电装置及特制ＬＥＤ灯具还能实现２４小时全天候照明！

采光装置

采光罩，有钻石型、平板型或定制型。采用德国拜耳优质进口PC材料并添加UV成分注塑或吸塑成型，具有透光率高、抗冲击性强、耐摩擦、能有效隔离98%以上的紫外线和红外线。表面平滑光亮且添加纳米防污涂层，经风光雨淋就可实现自清洁功能。

光导装置

光导管外部采用铝板加工成型，内部表面采用进口反光膜氧而成，管道接缝密闭性好，防腐防锈，使用寿命长。材料全反射率接近100%，显色指数达97%以上，光线传输距离高达20米，还能0-90度随意转弯。

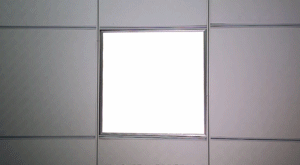

漫射装置

漫射器采用3D纳米漫射镜片或德国进口PC、哑克力材料加工而成，不易破碎，透射性、扩散性高，显色性好、透光率达90%以上。经过漫射的光线为全光谱、无眩光、无频闪。健康、安全、舒适。

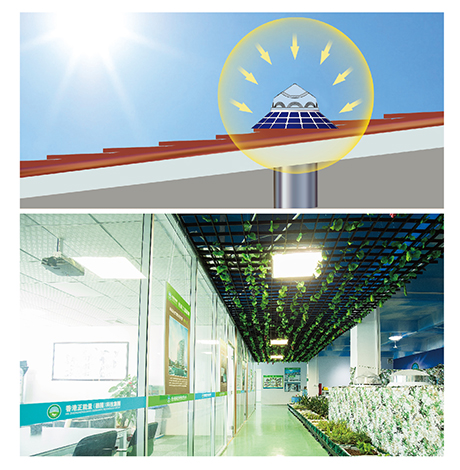

夜间模式

结合光伏发电装置，利用光伏发电装置白天所发的电带动特质LED灯具实现24小时全天候照明！

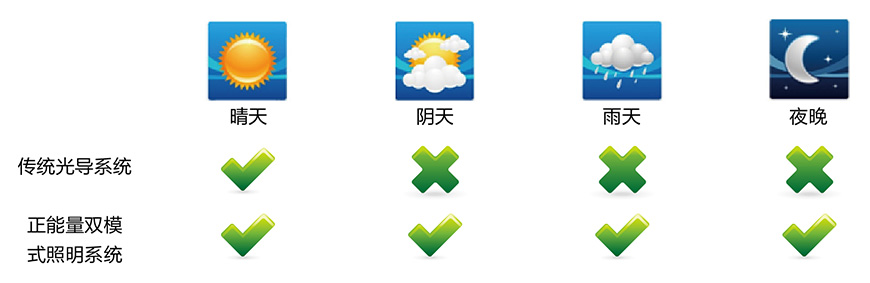

正能量无电照明系统完美适配各种天气，有光就能亮，没光也能亮。

无电照明系统对申请绿色建筑及LEED认证的作用

无电照明系统可为通过USGBC获得LEED/绿色建筑认证，提供一条持续发展的创新之路。实际上，照明系统对可持续设计有直接的影响，使用我们的产品可使建筑物在诸多方面有资格获得LEED/绿色建筑得分，包括室内环境质量、能源和大气以及设计创新方面。

系统主要特点 / HKZNL SYSTEM ADVANTAGE

● 节能环保低碳

无电照明系统100%利用自然光照明，可以有效降低建筑物内部80%以上白天照明能耗和10%以上的空调制冷消耗；无能耗，一次性投资，无需维护，节约能源，创造效益，同时也减少了大量二氧化碳和其他污染物的排放。系统各部件所使用的材料为健康环保型材料，可充分回收利用，不产生二次污染。

● 健康舒适

有句谚语“阳光不到的地方是医生常到的地方”，万物生长靠太阳，无电照明系统将阳光隔离掉90%以上的紫外线并引入到室内，避免了人们长期在电光源下生活和工作，可减少许多疾病的产生。并对室内种槙的槙物、花卉的光合作用提供充足的自然光；减少地下空间微生物的生长,有效改善地下空间环境。

● 安全省心

系统采光罩使类拟于特警盾牌的PC复合材料做成，抗老化能力强、硬度高，抗冲击性、耐摩擦，并采用特制防盗螺丝固定在防雨板上。防止他人任意拆卸，多用于公共地面建筑。同时也减少了白天因停电引起的安全隐患和用电引起的火灾隐患。

● 提高工作效率

无电照明系统直接采集室外自然光、太阳光，能过滤90%以上的有害紫外线、红外线，导入室内的光线达到全光谱、无频显、无眩光，显色指数达97%以上，使工作环境更加舒适，减少长期处在灯光下引起的视觉疲劳，从而提高工作效率，创造更多社会效益。

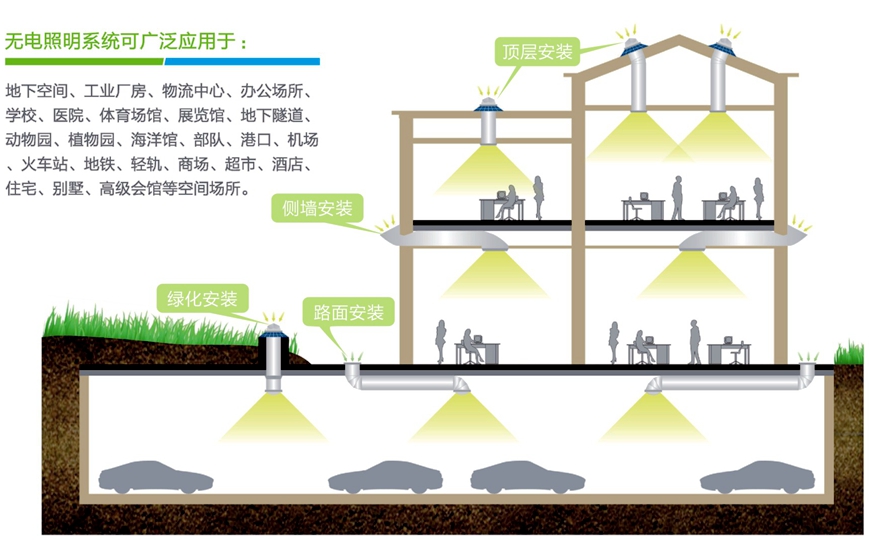

系统安装方式及应用领域 / INSTALLATION METHOD AND APPLICATION FIELD

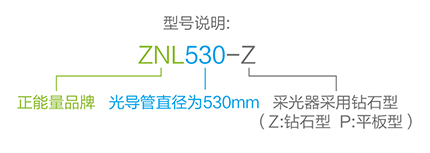

系统规格 / SYSTEM SPECIFICATIONS

主要配件介绍 / MAIN ACCESSORIES

采光器 / LIGHTING COVER

● 德国拜耳优质PC材料加工，厚度均匀（≥4mm），透光率高。

● 抗老化、硬度高，抗冲击性、耐摩擦，材料安全无异味。

● 能过滤98%以上的有害紫外线，有利于人的健康；对室内物品不会产生影响。

● 采光罩的外型主要为钻石形，表面平滑，灰尘不易存留，具有自洁功能。

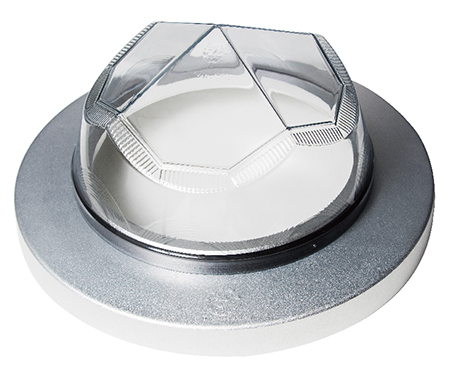

由4片钻石面和8片折射聚光透镜组成的钻石型采光器，

可高效采集东南西北四面八方的光线，

采光效率比普通的采光器提高15%以上。

专利号：ZL 2015 3 0079036.9

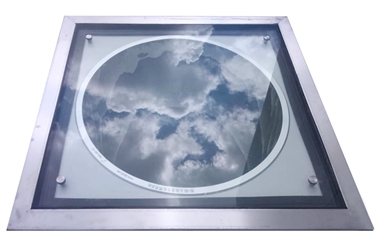

平板型采光罩可应用于广场路面，可行车走人，

首创纵向受力结构，防水及安全性能更有保障。

专利号：ZL 2014 2 0530778.9

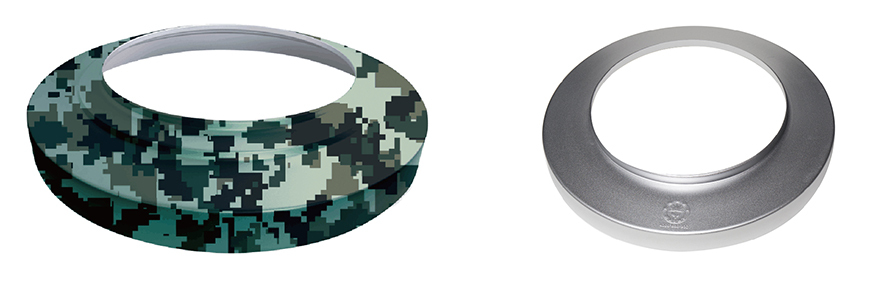

防雨装置 / RAIN PROOF DEVICE

● 一体成型，防水有保证。不同的防雨装置适合各种建筑屋面的防水需求。

● 表面电镀处防锈。选用优质铝质金属制作，表面氧化、喷砂或喷塑、可任选各种颜色。

● 铝材、重量轻、寿命长。重量轻、强度高、耐腐蚀、易与建筑结合。

● 军工品质，军民两用。迷彩型防雨装置专利号：ZL 2015 3 0117666.0

防雨装置的性能及参数：

材质为铝材，通过旋压、冲孔、氧化处理和喷砂四部制作完成。具有防火、耐腐蚀、使用寿命长等特点。

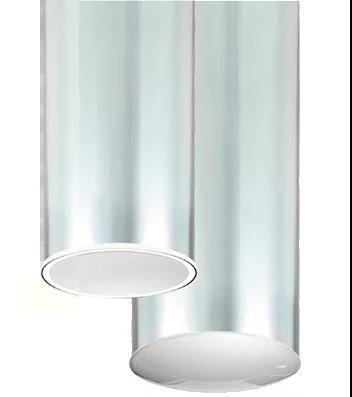

导光管 / LIGHT PIPE

● 弯曲角度可0-90°

    导光管可以按形状分为直光导管和弯管两种，弯管可以有不同的弯曲角度，弯曲角度变化范围为0-90°。

● 反射率高

    导光管内壁多层特殊反光膜确保了光线的高效传输性和稳定性。材料全反射率达到98%以上。

● 显色指数为97%以上

    导光管有独特的光谱反射特征，使光线在连续反射后导入室内的光线显色指数达97%以上，给您的室内空间带来更多的精彩。

● 金属反射层防火性能高、寿命长

    导光管的特点：重量轻、耐腐蚀、反射率高。

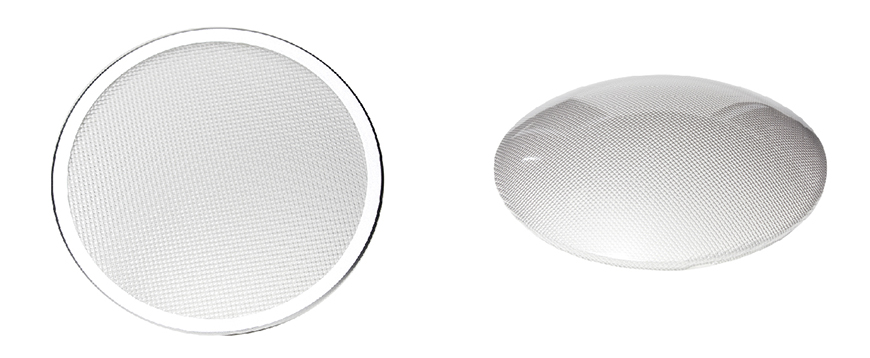

漫射器 / DIFFUSER

● 可选圆形、方形，平面、弧面。

● 高透光，高扩散。

● 显色性好，光线柔和，无眩光。

漫射器主要性能及参数：

采用德国进口优质PC材料内添加纳米光扩散剂注塑加工而成，其具有高透光率和高扩散率的特点，光线散射均匀，无眩光现象，且不易破碎。

光伏发电装置 / PHOTOVOLTAIC POWER GENERATION DEVICE

附加光伏系统可以避免重复安装电力照明系统，白天使用光导照明系统采光照明，晚上利用光伏系统白天所发的电带动光导系统里加装的LED灯具进行照明，可实现自动智能控制。

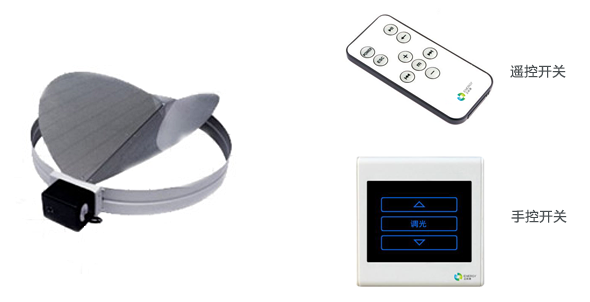

调光装置 / LIGHT MODULATOR

无电照明系统可以根据用户的需求，通过墙壁上的手控开关或者小型遥控器，控制小型电机带动遮光片进行旋转，对室内光照度进行调节甚至完全关闭。
